Ilmajäähdytteisen lauhduttimen suunnittelutiedot
Mitä luokituslomake ei kerro katollasi olevasta laitteesta
Itä-Kiinassa sijaitseva elintarviketehdas vaihtoi ilmajäähdytteisen lauhduttimen viime kesänä. Urakoitsija valitsi yksikön, jonka pinta-ala on suurempi kuin alkuperäinen, olettaen, että suurempi pinta-ala tarkoitti enemmän turvamarginaalia. Kahdessa viikossa pääpaine nousi yli 18 baariin joka iltapäivä, kompressori laukaisi korkeapaineturvallisuuteen ja kylmähuoneen lämpötila poikkesi kaksi astetta. Lauhdutin ei ollut alikokoinen. Se määriteltiin väärin: rasvakeittimen pakoputken viereen oli pultattu puhtaaseen paikkaan sopivat tiheät evät, ja kela likaantui päivissä.
Ilmajäähdytteisen lauhduttimen suunnitteluspesifikaatio ei ole yksi arvosana. Se on joukko päätöksiä, jotka koskevat lämmönpoistoa, ympäristön lämpötilaa, evien geometriaa, ilmavirtausta, materiaaleja ja asennusväliä, ja jokaisen päätöksen on säilyttävä kosketuksessa yksikköön.
Aloita lämmönpoistosta ja suunnittelusta ympäristön lämpötila
Jokainen ilmajäähdytteisen lauhduttimen suunnitteluspesifikaatio alkaa kahdesta numerosta. Ensimmäinen on täydellinen lämmönpoisto: jäähdytysmäärän ja kompressorin tehon summa, joka puolihermeettisessä edestakaisin liikkuvassa järjestelmässä keskilämpötilaisissa olosuhteissa on noin 1,15-1,35 kertaa höyrystimen kuormitus. Toinen on suunniteltu ympäristön lämpötila, koska lauhdutin, jonka lämpötila on 32 °C, ei pidä lauhdutuslämpötilaansa 40 °C:ssa. Ympäristön noustessa lauhdutuslämpötila seuraa melkein askeleelta, ja jokainen ylimääräinen lauhdutuslämpötilan aste lisää kompressorin tehoa noin 1,5–2,5 prosenttia.
Käytännön esimerkki: järjestelmä, joka on suunniteltu 45 °C:n kondensaatioon 32 °C:n ympäristössä, toimii 13 °C:n lämpötilaerolla (TD). 40°C iltapäivällä lauhdutin pystyy pitämään saman lämmönpoiston vain antamalla lauhdutuslämpötilan nousta, joten järjestelmä asettuu lähelle 53°C ja kompressori kuluttaa noin 15 prosenttia enemmän energiaa samaan tehtävään.
| Sovellus | Design ambient | Kondensoitumislämpötila | Tyypillinen TD | Evävälit |
|---|---|---|---|---|
| Kaupallinen jäähdytys | 32-35 °C | 45-50 °C | 10-15°C | 2,0-2,5 mm |
| Teollisuuden prosessien jäähdytys | 38-40 °C | 50-55 °C | 12-18°C | 3,0-4,0 mm |
| Teho / raskas prosessi | 40-45 °C | 55 - 65 °C | 15-25 °C | 4,0-6,0 mm |
Varoitus Nimelliskapasiteetin "riittävän iso" ei ole "tarpeeksi suuri" oikealla katolla. Kysy aina kapasiteettia todellisessa suunnitteluympäristössäsi, älä vakioluokitusolosuhteissa, koska jokainen toimittaja julkaisee arvosanat kiinteällä TD:llä.
Kun kompressori ja lauhdutin valitaan yhdessä tehtaalla, nämä kaksi numeroa lukitaan yhteen määrittelyyn. Jälkiasennusprojekteissa pakattu puolihermeettinen ilmajäähdytteinen lauhdutusyksikkö on usein turvallisempi reitti, koska yhteensopiva lauhdutin, kompressori ja säätimet on validoitu sarjana sen sijaan, että niitä olisi arvattu erikseen.

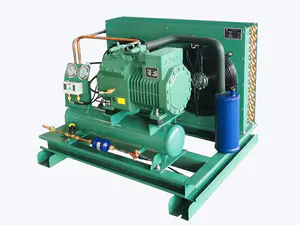

Puolihermeettinen ilmajäähdytteinen lauhdutusyksikkö luotettavaan kaupalliseen jäähdytykseen Tämä pakattu yksikkö sopii yhteen lauhdutin, kompressori ja säätimet jälkiasennusprojekteihin. Sen kestävät ominaisuudet sopivat kylmävarastointi- ja supermarketjärjestelmiin, joissa luotettava suorituskyky on avainasemassa. Näytä tuote → Fin Geometry: määritys epäonnistuu todennäköisimmin
Evätiheys on yleensä lauhdutintietolomakkeen ensimmäinen rivi, joka ilmaistaan evänä tuumaa kohti tai millimetreinä väliltä. Tiukemmat etäisyydet, kuten 2,0 mm, pakkaavat enemmän pintaa samalle pinta-alueelle ja vähentävät tuulettimen tehoa, mutta lyhentävät myös puhdistusväliä. Ripa- ja putkikelat, joissa on kupariputket ja alumiinirivat, ovat edelleen kaupallisen jäähdytyksen työhevonen, kun taas mikrokanavamallit vähentävät kylmäainepanosta likaantumisen ja aggressiivisen puhdistuksen alhaisemman sietokyvyn hinnalla.
Jokainen valmistaja arvioi kapasiteetin ilmoitetulla TD:llä. Sillä hetkellä, kun paikan TD on alhaisempi kuin arvotila, lauhduttimen on oltava fyysisesti suurempi tai järjestelmän on hyväksyttävä korkeampi lauhdutuspaine.
- 2,0-2,5 mm etäisyys puhtaisiin kattokohteisiin, supermarketteihin ja kevyeen teollisuusympäristöön.
- 3,0 mm elintarvikejalostukseen, leipomoihin ja työpajoihin, joissa on kohtalaista pölyä tai öljysumua.
- 3,5-4,0 mm tekstiilitehtaille, puuntyöstöön ja rannikkoasennuksiin suojakelapinnoitteilla.
- 4,5 mm ja leveämpi voimakkaaseen likaantumiseen tai erittäin korkeaan ympäristöprosessiin.
Supermarkettityössä, jossa puhdas työmaa mahdollistaa tiheät evät hyväksyttävyyden, toimintastrategialla on merkitystä enemmän kuin huippukapasiteetilla. Invertteri-supermarketin lauhdutusyksikkö pitää pään paineen vakaana ilman, että kylmäainetta tulvitaan lauhduttimeen, mikä laskee keskimääräistä lauhdutuslämpötilaa vuoden aikana.
Invertterilauhdutusyksikkö supermarketeille portaattomalla kapasiteetin säädöllä Danfossin invertterirullakomponenttien avulla tämä yksikkö säätää kapasiteettia 30–100 % säästääkseen noin 30 % vuosittaisista käyttökustannuksista. Ihanteellinen kaappeihin ja kylmähuoneisiin. Näytä tuote → Tuuletin ja ilmavirta: missä suorituskyky kohtaa asennuksen
Kasvojen nopeus on hallitseva ilmavirran erittely. Suurin osa ilmajäähdytteisistä ripa- ja putkilauhduttimista on suunniteltu 2,0-3,5 m/s:n pintanopeudelle. Tämän alueen alapuolella ilmapuolen lämmönsiirtokerroin laskee jyrkästi; sen yläpuolella tuulettimen teho nousee nopeuden neliöllä, kun taas lämmönsiirron lisäys tasoittuu. Tuulettimen valinnassa on myös noudatettava melurajoja, varsinkin kun laite on lähellä asuttuja tiloja.
Tietoja Jälkiasennuksia varten mittaa todellinen tuloilman lämpötila patterin pinnasta vuoden kuumimman tunnin aikana. 5 °C:n ero julkaistujen säätietojen ja patterin tuloaukon välillä tarkoittaa, että kapasiteettitaulukosta on poistettava luokitus, riippumatta siitä, mitä datalehti lupaa.
Kierrätys on yhtä ratkaiseva. Kun lauhduttimen yläosasta tuleva poistoilma vedetään takaisin tuloaukkoon kaiteiden, seinien tai viereisten yksiköiden avulla, sisään tulevan ilman lämpötila nousee ja kapasiteetti laskee hiljaa. 1,5-2 kertaa lauhduttimen korkeus on sallittu minimi kattoriveille.
Suurissa teollisissa tehtävissä sama ilmavirtalogiikka skaalautuu, mutta laitemuoto muuttuu. Ruuvityyppinen lauhdutusyksikkö yhdistää lauhduttimen, öljynhallinnan ja tehonsäädön yhteen kokoonpanoon, joten ilmapuolen ja jäähdytyspuolen yhteensopivuus on valmistajan eikä asentajan toimesta.
Ruuvityyppinen lauhdutusyksikkö teolliseen jäähdytykseen joustavalla kokoonpanolla Tämä yksikkö tarjoaa yksittäisiä tai rinnakkaisia asetuksia korkean, keskitason ja matalan lämpötilan sarjoilla, ja se tarjoaa monitasoisen energiansäädön ja vankan suojan vaativiin suuriin tehtäviin. Näytä tuote → Kelojen materiaalit ja korroosiosuojaus
Kupariputkien alumiinirivat muodostavat galvaanisen parin. Kuivassa sisämaan ilmastossa tämä on hallittavissa, mutta rannikko- tai teollisuusilmakehässä evien reunat syöpyvät ensin, joskus kahdessa vuodessa. Materiaalispesifikaatiossa on siksi mainittava ripalaatu, pinnoitetyyppi ja putken seinämän paksuus yhtenä integroituna vaihtoehtona, ei erillisinä pudotusvalikona.
Vaara Maalattu kaappi ei ole patterin korroosiosuoja. Jos paikka on lähellä suolaista vettä tai rannikon teollisuusvyöhykkeellä, määritä tehostettu lamellipinnoite ja tarkasta evien reunat kuuden ensimmäisen käyttökuukauden aikana.
Vahvista kolme arvoa kirjallisesti: ripapinnoite (epoksi tai akryyli suolaaltistusta varten), putken seinämän paksuus (0,35-0,5 mm puhtaassa kaupassa, 0,8 mm tai raskaampi aggressiivisissa ympäristöissä) ja kotelon materiaali (sinkitty teräs, ruostumattomalla laitteistolla kaikkialla, missä kondenssivettä valuu). Taustalla oleva kelan rakentaminen ja valintamenetelmät määrittää myös, kuinka helposti kela voidaan puhdistaa, kun likaantumista lopulta ilmenee.
Todentaminen: testaus ja vaatimustenmukaisuus
Suunnitteluspesifikaatio on vain niin hyvä kuin sen takana oleva tarkastus. Tuotantotestaukseen tulee sisältyä paineenpitotestit, heliumvuodon havaitseminen lauhduttimen ja höyrystimen kierukoissa sekä ilmavirran tai lämmönsiirron pistetarkistukset valmiissa kokoonpanossa. Etenkin tyhjiöheliumvuodon havaitseminen paljastaa huokoisuuden ja liitosvauriot, joita yksinkertainen typenpidin ei löydä, minkä vuoksi se on vakiovaihe nykyaikaisissa käämitestilinjoissa.
Myös vaatimustenmukaisuusasiakirjoilla on merkitystä. ISO 9001 kattaa laatujärjestelmän, CE koskee pääsyä Euroopan markkinoille, UL ja RoHS täyttävät Pohjois-Amerikan ja rajoitettujen aineiden vaatimukset, ja paineastialupa vaaditaan, jos lauhdutin on paikallisten kattilasääntöjen alainen. Nämä sertifikaatit eivät muuta kelan fysiikkaa, mutta ne kertovat, että valmistaja on todella testannut suunnittelun.
Asennusrajoitukset ovat osa eritelmiä
Sijoitus rajoittaa lauhduttimen suunnittelua ennen kuin yksi putki vedetään. Seinien lähelle, katosten alle tai aidattujen rakennusten sisälle asennetut yksiköt tarvitsevat tuulettimen staattisen paineen, joka on riittävä kanavaa, ohjauslevyjä tai tuulisuojaa varten, ja vapaapurkauskäyttöön tarkoitettu lauhdutin menettää suorituskykynsä nopeasti, jos se laitetaan laatikkoon myöhemmin. Huoltopääsy päättää, onko tiheä siivekeväli realistinen, koska yksikkö, johon ei päästä painepesuun ja kierukan tarkastukseen, epäonnistuu valitsemallasi evätiheydellä.
Suuntaus vallitsevia tuulia vastaan, etäisyys höyrystimeen ja tukirungon rakenne vaikuttavat kaikki spesifikaatioon. Jos olet epävarma, anna valmistajalle mitattu paikkatutkimus mieluummin kuin sääsovelluksen numero. Jälkiasennusprojekteissa insinöörimme tarkistavat nämä ehdot ennen yksikön suosittelemista; voit lähetä sivustosi tiedot suunnittelua varten ennen kuin ostotilaus on viimeistelty.
Sivustoa vastaavat tiedot
Ilmajäähdytteisen lauhduttimen suunnitteluspesifikaatio, jota todella tarvitset, ei ole yksikkö, jonka pinta-ala on suurin, eikä se, jolla on alhaisin hinta. Se on lauhdutin, jonka lämmönvaimennus vastaa todellista ympäristöäsi, jonka evien geometria vastaa todellista likaantumisympäristöä, jonka tuulettimen teho sopii sähköisiin ja akustisiin rajoihin ja jonka materiaalit on valittu paikallisen korroosioriskin mukaan.
Menestystä Kun nämä parametrit korjataan ennen ostoa, lopputulos on ennustettavissa: vakaa pääpaine, vähemmän puhdistusjaksoja ja lauhdutin, joka hylkii lämpöä käyttöikänsä kuumimpana iltapäivänä.
